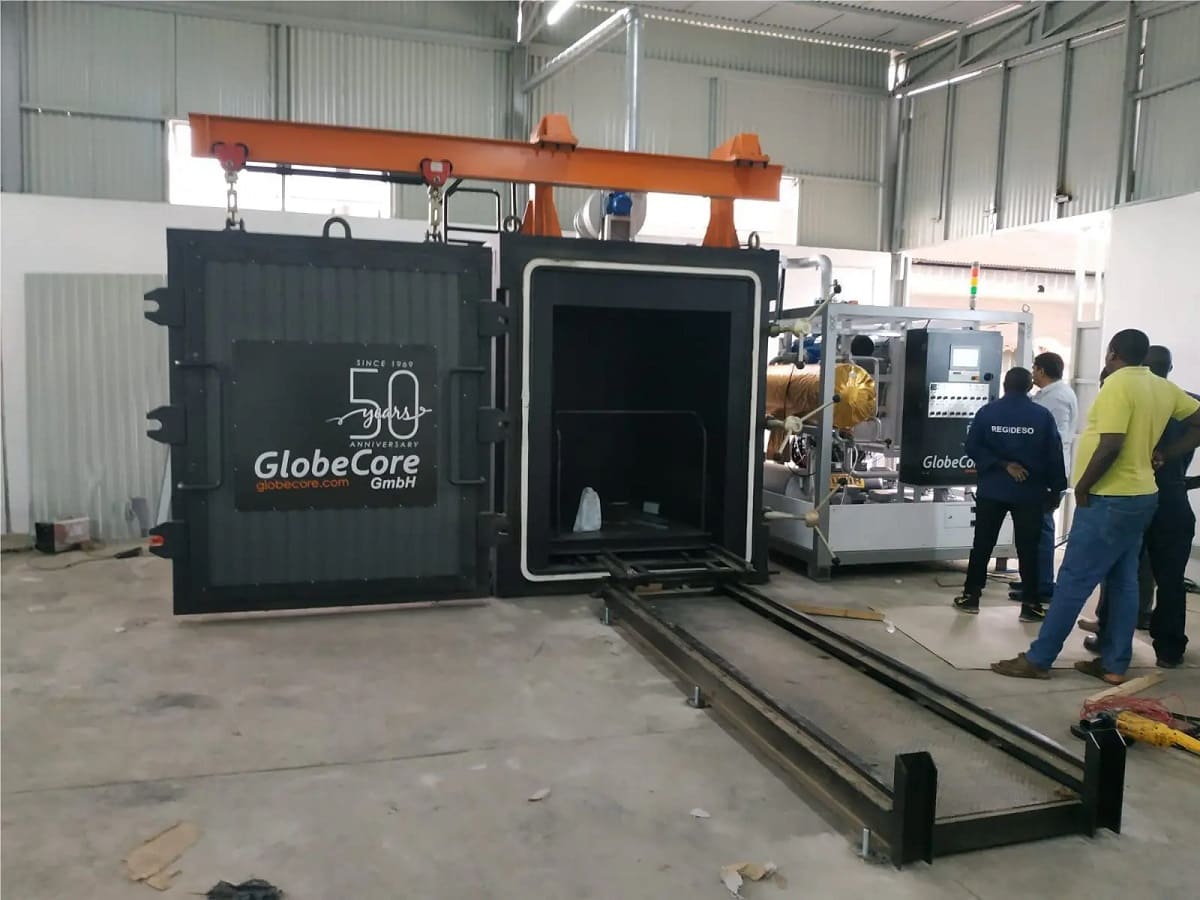

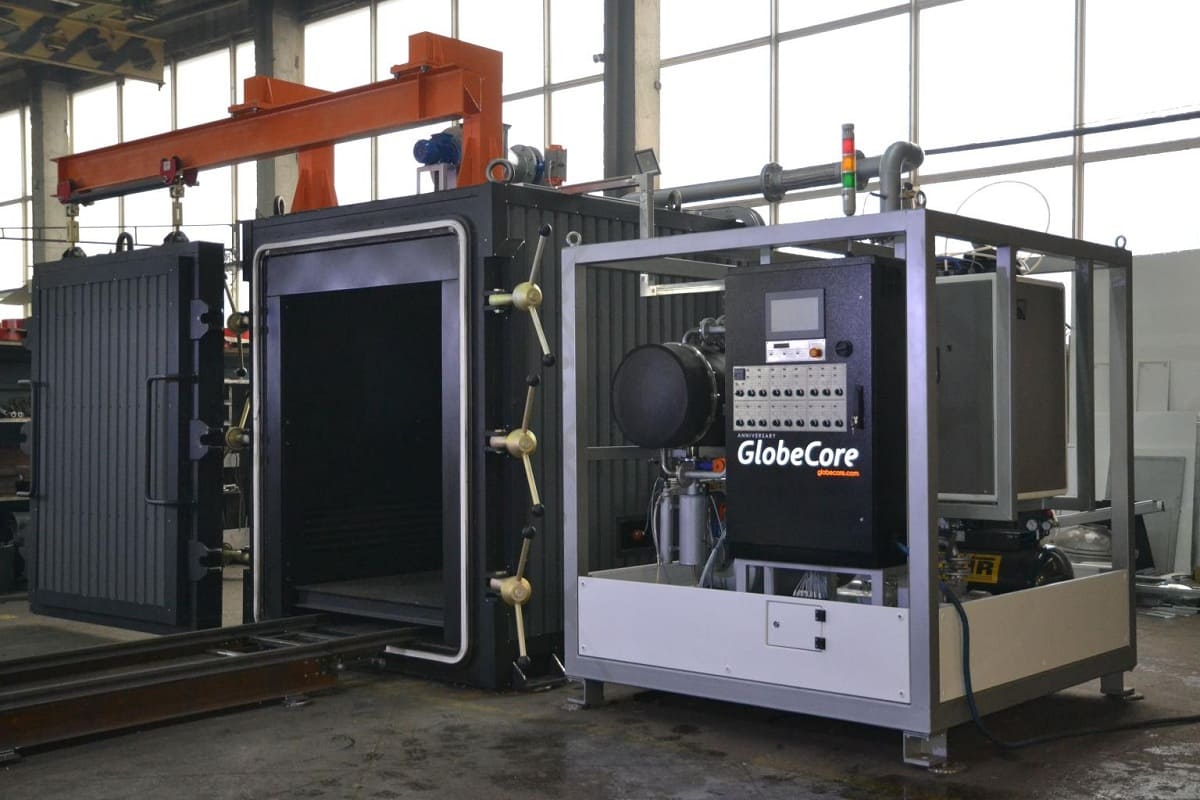

Oven Pengering Transformator US-20S
Oven pengering transformator US-20S dirancang untuk pengeringan termal-vakum komponen transformator berisi minyak dan dapat digunakan baik untuk transformator baru selama proses produksi maupun untuk pemulihan transformator selama perbaikan dan pemeliharaan.
Unit ini juga dapat digunakan untuk menghilangkan kelembapan dari peralatan elektromekanis lainnya, mengeringkan berbagai material, serta mengeringkan dan mengeraskan lapisan cat dan pernis pada suhu operasi maksimum hingga 130°C.
Oven pengering transformator US-20S juga memungkinkan pengisian transformator dengan minyak transformator di bawah vakum melalui pipa khusus untuk pengisian minyak.
Kontrol Suhu di dalam Ruang Pengering
Suhu yang diperlukan di dalam ruang pengering dihasilkan dan dipertahankan oleh radiator tubular sirkuit ganda yang menggunakan minyak sebagai media perpindahan panas, dikombinasikan dengan sirkulasi udara internal. Kipas sentrifugal suhu tinggi digunakan untuk mensirkulasikan udara panas ke seluruh ruang pengering.
Untuk mempercepat proses pengeringan dan secara signifikan mengurangi kadar air pada bagian aktif transformator, oven pengering transformator dilengkapi dengan sistem vakum. Dengan mengurangi tekanan di dalam ruang pengering, sistem meningkatkan laju penguapan kelembapan dan mengurangi waktu pengeringan secara keseluruhan.
Sistem kondensasi disediakan untuk mengumpulkan dan membuang kelembapan yang dikeluarkan selama proses pengeringan.

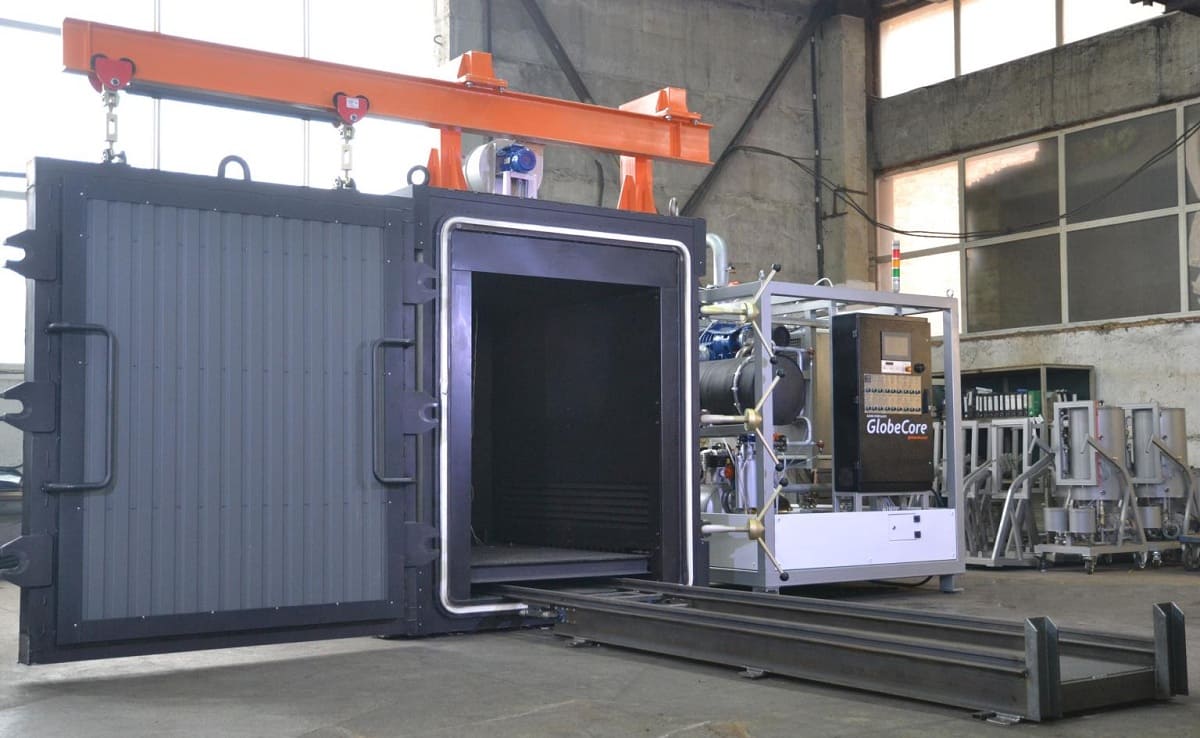

Pemuatan Komponen Transformator ke dalam Ruang Pengering
Untuk memuat dan mengeluarkan komponen transformator dari ruang pengering, oven pengering transformator US-20S dilengkapi dengan sistem pemuatan dan pembongkaran internal yang digerakkan secara elektrik.
Pintu dapat dioperasikan secara otomatis ketika mode operasi otomatis dipilih pada pengontrol atau secara manual melalui pengontrol ketika mode manual dipilih.
Kekedapan vakum antara pintu dan ruang pengering dipastikan oleh silinder penjepit. Silinder menekan pintu dengan kuat ke badan ruang melalui gasket penyegel, sehingga mempertahankan tingkat kekedapan yang diperlukan selama operasi vakum.
Pengoperasian dan Kontrol Oven Pengering Transformator
Status operasi oven pengering transformator US-20S dapat dipantau melalui layar pengontrol yang dipasang pada kabinet kontrol.
US-20S dilengkapi dengan sistem kontrol proses pengeringan berbasis programmable logic controller (PLC) dengan layar sentuh. Sistem ini menyediakan pemantauan dan pengendalian proses pengeringan secara real-time sesuai dengan parameter suhu yang telah ditetapkan, serta pemantauan terus-menerus terhadap tingkat vakum di dalam ruang pengering.
| No. | Parameter | Nilai |
|---|---|---|
| Ruang Pengering | ||
| 1 | Dimensi internal, mm, min.: | |
| – panjang | 3000 | |
| – lebar | 2500 | |
| – tinggi | 2500 | |
| 2 | Volume internal, m³ | 18,75 |
| Unit Pemanas | ||
| 3 | Daya pemanas, kW | 144 (72×2) |
| 4 | Rentang kontrol suhu, °C | 20-140 |
| 5 | Jumlah unit pemanas, unit | 2 |
| 6 | Kapasitas pompa sirkulasi minyak per unit, m³/jam | 4 |
| 7 | Tekanan minyak dalam sistem (tergantung suhu minyak), dalam mode operasi normal, bar | 0,5-2,0 |
| 8 | Volume minyak dalam sistem, L | 900 |
| Unit Vakum | ||
| 9 | Kapasitas, m³/menit (m³/jam) | 35 (2100) |
| 10 | Total daya motor, kW | 14,5 |
| 11 | Tekanan residual maksimum, mbar | 0,5 |
| Sistem Sirkulasi | ||
| 12 | Kapasitas, m³/menit (m³/jam) | 26,6 × 4 (1600×4) |
| 13 | Daya penggerak kipas, kW | 1,1×4 |
| Sistem Pembuangan Udara | ||
| 14 | Kapasitas, m³/menit (m³/jam) | 50 (3000) |
| 15 | Daya kipas, kW | 2,2 |
| Sistem Kondensasi | ||
| 16 | Kapasitas pendinginan chiller, kW | 3,37 |
| 17 | Kapasitas pendinginan chiller pada suhu keluar evaporator +10°C, kcal/jam | 6800 |
| 18 | Luas permukaan kondensasi, m² | 7,5 |
| 19 | Jenis penukar panas (kondensor) | Shell-and-tube |
| Sistem Pneumatik | ||
| 20 | Daya kompresor, kW | 2,2 |
| 21 | Kapasitas, m³/menit | 0,33 |
| 22 | Tekanan, bar | 6-10 |
| Sistem Pengeringan Udara | ||
| 23 | Kapasitas udara kering, m³/menit | 2,5 |
| 24 | Daya pengering udara dalam mode operasi, kW | 5,5 |
| Spesifikasi Keseluruhan Unit | ||
| 25 | Berat, maks., kg | 32,5 ±5% |
| 26 | Dimensi keseluruhan, mm, maks.: | |
| – panjang | 11000 | |
| – lebar | 7500 | |
| – tinggi | 4100 | |
- Dapat digunakan baik di pabrik produksi transformator maupun di bengkel perbaikan transformator;
- Pengeringan yang lebih efisien dibandingkan dengan pengeringan menggunakan udara panas;
- Pengeringan yang merata di seluruh volume bagian aktif transformator;
- Memungkinkan pengisian transformator dengan minyak transformator di bawah vakum melalui pipa khusus untuk pengisian minyak.
