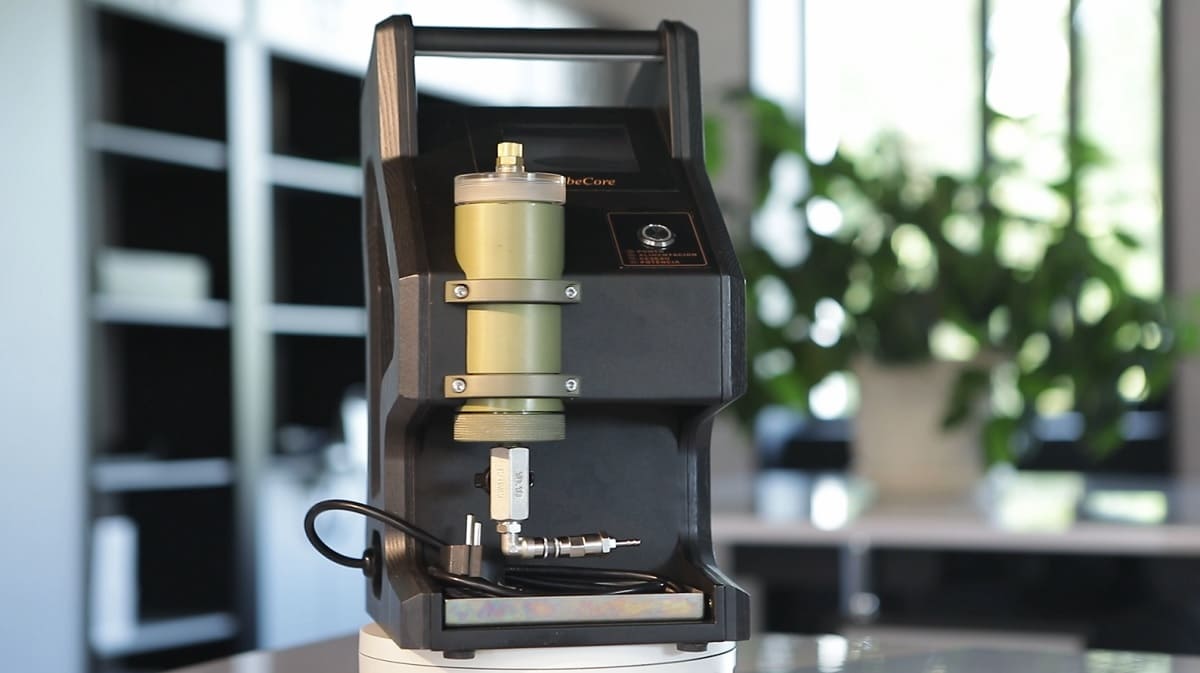

Pengukur Hidrogen dan Kelembaban Minyak Transformator TOR-2
Pengukur Hidrogen dan Kelembaban Minyak Transformator TOR-2 dirancang untuk mengukur kandungan hidrogen dan kadar air dalam minyak isolasi mineral serta cairan isolasi berbasis ester. Kadar air dan hidrogen diukur dalam satuan bagian per juta (ppm).
Pengukuran kandungan hidrogen dan kelembaban dalam minyak transformator, serta pemantauan perubahan parameter tersebut dari waktu ke waktu, memungkinkan indikasi awal masalah yang berkembang di dalam transformator. Dengan demikian, tindakan pemeliharaan dapat dilakukan tepat waktu untuk mengurangi risiko kerusakan transformator.
Pengukuran Kelembaban Minyak Transformator
Pengukur Hidrogen dan Kelembaban Minyak Transformator TOR-2 mengukur aktivitas air menggunakan sensor kapasitif yang memberikan stabilitas pengukuran jangka panjang dan ketahanan tinggi terhadap kontaminasi. Perangkat juga mengukur suhu minyak. Berdasarkan hasil pengukuran aktivitas air dan suhu, TOR-2 menghitung kadar air dalam minyak transformator.
Pengukuran Hidrogen dalam Minyak Transformator
Untuk mengukur kandungan hidrogen, TOR-2 menggunakan sensor solid-state yang sangat selektif dan dicelupkan langsung ke dalam minyak. Sensor ini memungkinkan pengukuran hidrogen secara langsung dengan akurasi dan keandalan tinggi. Kelarutan hidrogen yang rendah dalam minyak serta kemampuan difusinya yang tinggi memungkinkan hidrogen dideteksi pada konsentrasi rendah, sehingga indikasi awal masalah pada transformator dapat diketahui lebih cepat.
| No. |
Parameter |
Nilai |
| Karakteristik pengukuran kelembaban | ||
| 1 |
Rentang kerja, aktivitas air (aw) |
0…1 |
| 2 |
Akurasi pada 20 °C |
±0,02 aw (0…0,9 aw) ±0,03 aw (0,9…1 aw) |
| 3 |
Pengukuran suhu |
Ya |
| 4 |
Suhu lingkungan kerja, °C |
0…55 |
| Karakteristik pengukuran hidrogen | ||
| 6 |
Rentang pengukuran, ppm |
25–5000 |
| 7 |
Akurasi |
20% dari nilai terukur atau 25 ppm |
| 8 |
Repeatabilitas |
10% dari nilai terukur atau 15 ppm |
| 9 |
Waktu respons |
<60 menit (perubahan langkah 90%) |
| 10 |
Sensitivitas silang: |
Kurang dari 2% sensitivitas silang terhadap gas lain (CO, CO2, hidrokarbon) |
| 11 |
Suhu lingkungan kerja, °C (°F) |
0…55 (32…131) |
| 13 |
Daya terpasang, W |
60 |
| 14 |
Tegangan suplai jaringan AC satu fase dengan frekuensi 50 (60) Hz, V |
220 |
| 15 |
Dimensi keseluruhan, mm, tidak lebih dari – panjang – lebar – tinggi |
190 255 365 |
| 16 |
Berat, kg, tidak lebih dari |
5,5 |
- mendeteksi kelembaban dan hidrogen bahkan dalam jumlah kecil;
- Pemantauan terus menerus terhadap kandungan hidrogen memberikan informasi yang dapat diandalkan tentang kerusakan awal yang dapat menyebabkan kegagalan transformator;
- ukuran kecil;

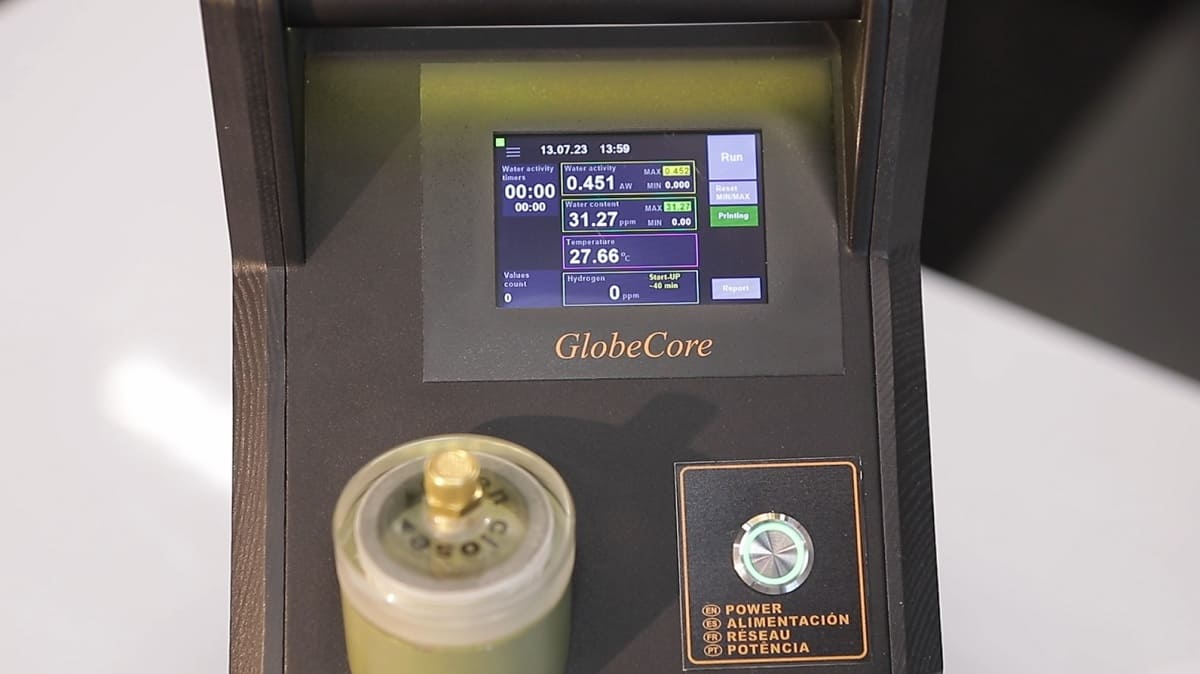

- kesederhanaan pengoperasian (untuk mengganti sampel, cukup ganti gelas kimia yang dapat dilepas dan tekan tombol “Mulai” untuk memulai pengukuran);
- tidak ada bahan habis pakai yang diperlukan untuk pengukuran;
- keberadaan gas lain dalam minyak tidak mempengaruhi keandalan pengukuran;
- kalibrasi sederhana;
- bebas perawatan
