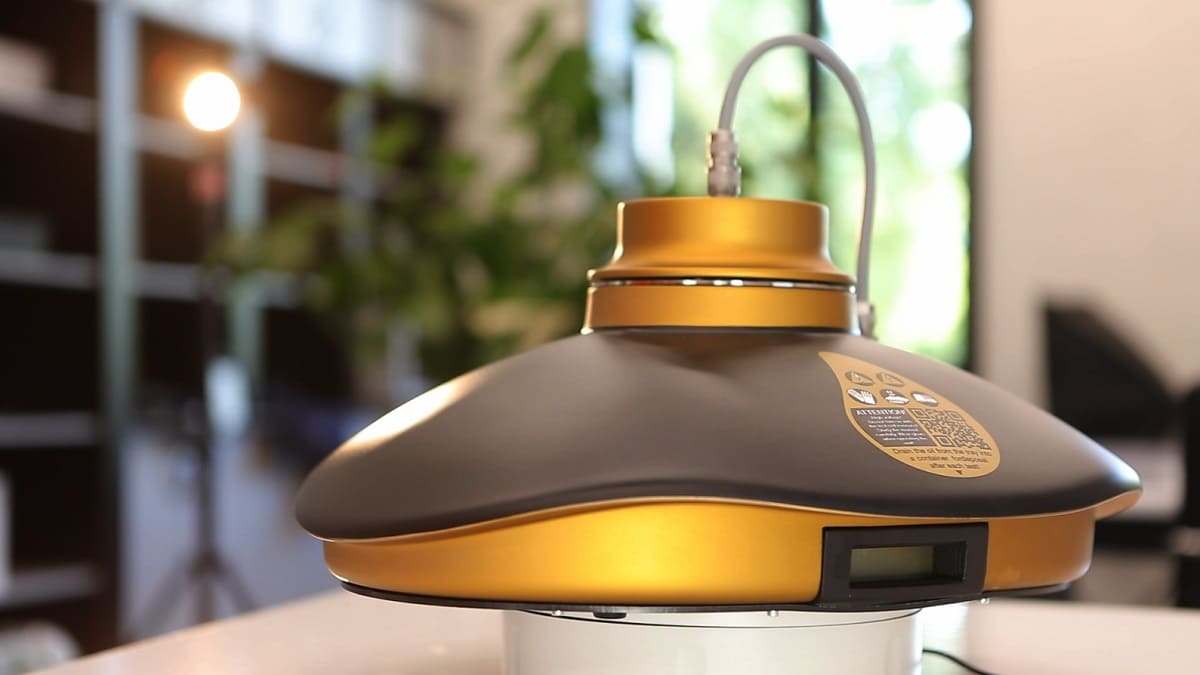

Pengukur Tan Delta Minyak Transformator TOR-3
Pengukur Tan Delta Minyak Transformator TOR-3 dirancang untuk mengukur faktor disipasi dielektrik (tan δ), resistivitas spesifik, dan permitivitas minyak transformator serta cairan dielektrik lainnya sesuai dengan IEC 60247, ASTM D924, dan ASTM D1169.

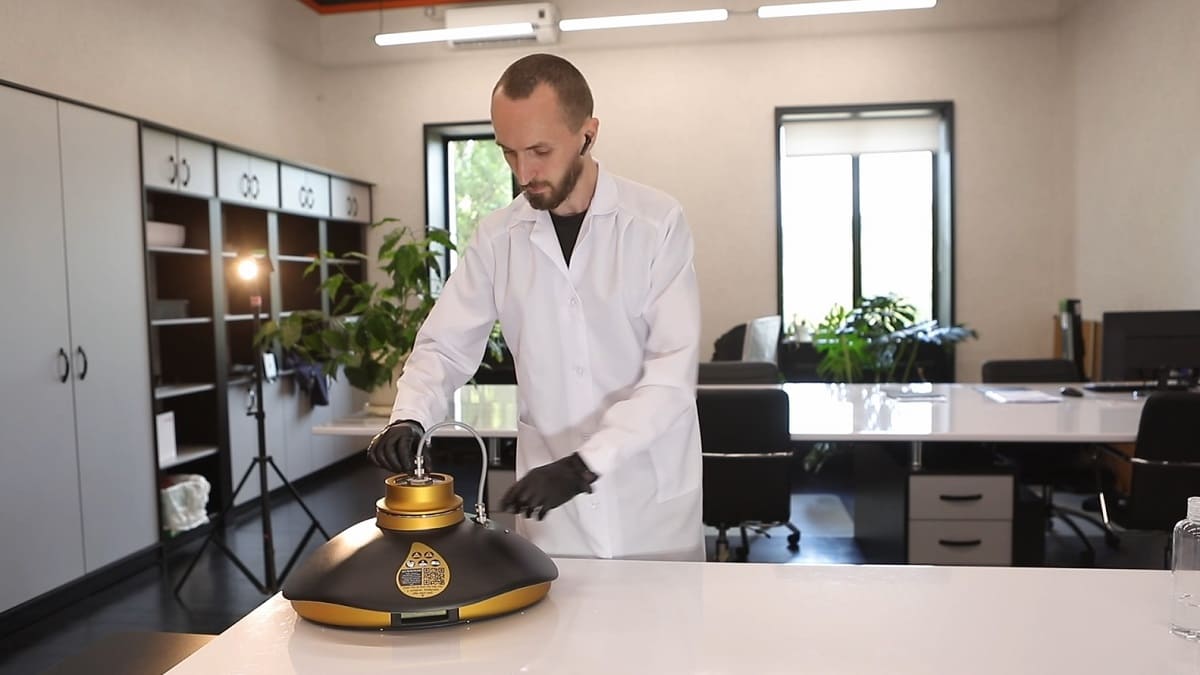

TOR-3 merupakan perangkat otomatis yang memungkinkan pengujian tan delta minyak transformator sesuai dengan prosedur yang ditetapkan dalam standar tersebut. Perangkat ini juga memungkinkan pengujian berdasarkan prosedur yang ditentukan oleh pengguna melalui menu pengaturan.
Prinsip Kerja Pengukur Tan Delta Minyak Transformator TOR-3
Prinsip kerja TOR-3 didasarkan pada pengukuran perbedaan amplitudo dan fase sinyal yang diperoleh ketika tegangan uji sinusoidal dengan nilai efektif hingga 2 kV diterapkan secara bersamaan pada kapasitor referensi dan objek pengukuran, yaitu sel pengukuran perangkat.
Perbedaan amplitudo antara sinyal dari kapasitor referensi dan elektroda internal sel pengukuran sebanding dengan permitivitas dielektrik cairan yang diuji. Sementara itu, perbedaan fase antara sinyal dari kapasitor referensi dan elektroda internal sel pengukuran digunakan untuk menentukan nilai faktor disipasi dielektrik (tan δ).
Dengan demikian, Pengukur Tan Delta Minyak Transformator TOR-3 memungkinkan pengukuran parameter dielektrik utama minyak transformator secara otomatis untuk mengevaluasi karakteristik isolasi cair.
| № | Parameter | Nilai |
| 1 | Tegangan kerja AC, V | 100 – 260 |
| 2 | Frekuensi catu daya, Hz | 48 – 63 |
| 3 | Konsumsi daya, VA | Tidak lebih dari 250 |
| 4 | Tegangan AC pengukuran yang diterapkan, V | Sinusoidal, 500–2000, RMS |
| 5 | Rentang pengukuran, tan δ | 0,00001 – 4 |
| 6 | Resolusi pengukuran, tan δ | 1×10-6 |
| 7 | Kesalahan pengukuran, tan δ | ±1% dari nilai terukur + 0,00008 |
| 8 | Rentang pengukuran permitivitas relatif, ε | 1,0 – 15,0 |
| 9 | Kesalahan pengukuran, ε | ±1% |
| 10 | Rentang pengukuran kapasitansi, pF | 20 – 1000 |
| 11 | Kesalahan pengukuran kapasitansi, pF | ±1% + 1 |
| 12 | Rentang pengukuran suhu minyak, °C | 20 – 110 |
| 13 | Volume sel pengukuran, cm3 | 42 |
| 14 | Kapasitansi listrik sel kosong, pF | 65 – 85 |
| 15 | Waktu satu kali pengukuran, menit, tidak lebih dari | 5 |
| 16 | Rentang frekuensi AC yang dapat diatur, Hz | 45 – 65 |
| 17 | Resolusi pengukuran suhu, °C | 0,5 |
| 18 | Printer internal | Tidak |
| 19 | Suhu pengoperasian, °C | 0 – 50 |
| 20 | Suhu penyimpanan, °C | –20 hingga +60 |
| 21 | Kelembaban relatif, % | Hingga 90 tanpa kondensasi |
| 22 | Dimensi keseluruhan, mm | 400×450×300* |
| 23 | Berat, g, tidak lebih dari | 5300* |
* – dengan sel pengukuran terpasang dan terhubung
- pengukuran yang cepat dengan akurasi yang terjaga;
- proses pengukuran dilakukan secara otomatis, dikontrol oleh komputer, Anda dapat menyimpan hasilnya dan mencetaknya pada printer;

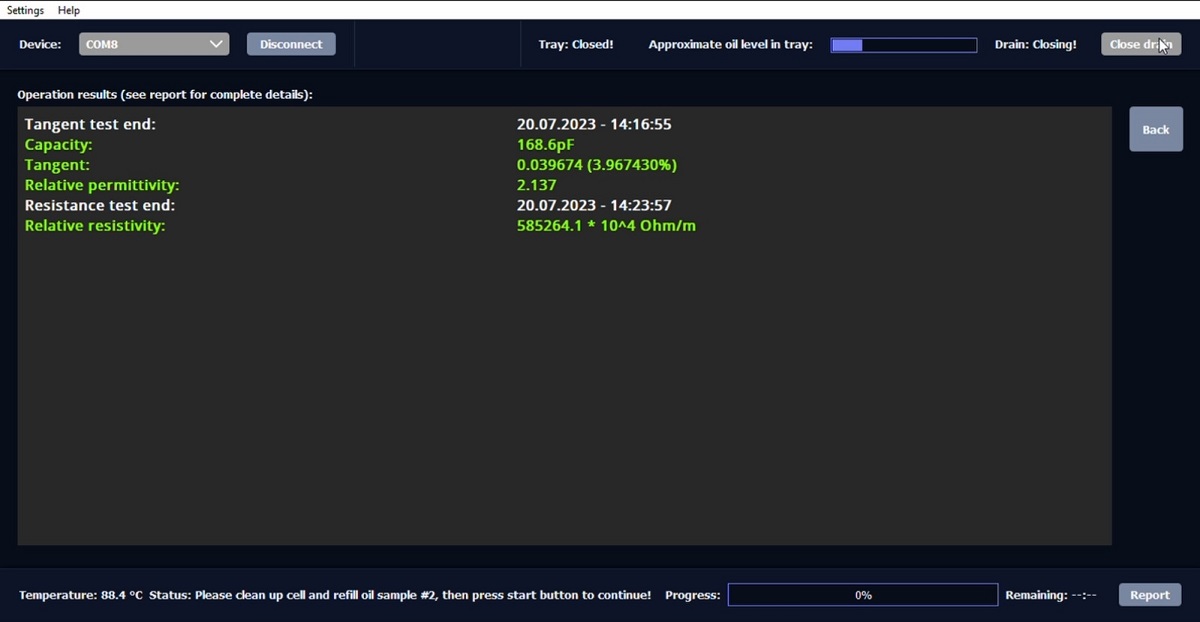

- dapat dilengkapi dengan perangkat lunak teknik “Tangent Service”, berkat itu dimungkinkan untuk melihat hasilnya secara online, serta arsip pengukuran dalam bentuk grafik atau digital;
- variabilitas pengaturan – dapat digunakan untuk tujuan penelitian;
- ringan, ukuran ringkas, mudah digunakan.
